反沖洗過濾器，是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少系統污垢、菌藻、銹蝕等產生，以凈化水質及保護系統其他設備正常工作的精密設備。智能全自動反沖洗過濾器采用智能化（PLC、PAC）設計，水由進水口進入自清洗過濾器機體，系統可自動識別雜質沉積程度，給排污閥信號自動排污。全自動反沖洗過濾器克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等眾多缺點，具有對原水進行過濾并自動對濾芯進行自動清洗排污的功能，且清洗排污時系統不間斷供水，可以監控過濾器的工作狀態，自動化程度很高。

覆蓋了由10um到3000um的各種過濾精度的需求，為客戶提供各種水過濾設備。智能全自動反沖洗過濾器，運行及控制不需外接任何能源就可以自動清洗過濾，自動排污。

使用范圍

自動反沖洗過濾器主要由優質碳鋼或不銹鋼簡體、楔形濾網、水流導向閥、差壓控制器、電動控制箱及排污裝置等所組成。可用于對工業水、海水、食品和制藥等輕化工工業廢水、循環水的過濾，以及乳化液再生、廢油、液態原料等過濾處理等。在冶金工業及石化工業及電廠給排水和循環水系統和涉及到液態的介質過濾等工藝中，應用自動反沖洗過濾器也日趨廣泛，我國現代冶金企業引進的連鑄水系統、高爐水系統、熱軋用高壓水除鱗系統、乳化液系統以及封閉的水循環系統，液態的介質過濾系統均大量地采用了自動反沖洗過濾器。

反沖洗過濾器可立式、臥式、倒置任意方向任意位置安裝，可用于工業、農業、市政電力、電子、醫藥、食品、印染、建筑、鋼鐵、冶金、造紙等各行各業水過濾。

工作原理

當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾后流入出口。而污染物在慣性和水流沖擊力的作用匯集到排污口出，或過濾網內壁上。本機采用壓差控制、定位控制自動清洗濾網。當過濾器進出口差壓達設定值或定時器達到預置時間時，電動控制箱發出信號，排污閥打開（水流導向閥處于開啟狀態），水流沖洗粘在濾網內壁上的雜質被進一步?jīng)_洗排出，當水流導向閥處于全關狀態下，水流從過濾器進口段網孔進入濾網外側，大部分凈液從出口流出，一部分凈液又從濾網外側進入濾網內部（因為系統會處于泄壓狀態，濾網內部壓力小于外側壓力），從而對濾網進行反沖洗，特殊設備的Johnson網使得在濾網內部產生了噴射效果，任何雜志都被從光滑的內壁上沖走。當過濾器進出口壓差回復正常或定時器設定時間結束后，電動排污閥關閉，水流導向閥開啟。整個過程中，物料不斷流，實現了連續化、自動化生產。

產品特點

1、電力驅動，不銹鋼刷式清洗，系統承壓能力強；

2、控制系統智能化（PLC、PAC）控制，自動化程度高，精度壓差控制設計、時間控制；

3、鋼刷拆卸、安裝、維護簡便易操作；

4、相鄰兩次清洗，電機正反轉交替運轉，使不銹鋼轉刷壽命更長；

5、設有電機過載保護，可有效保護電機。

6、控制顯示界面人性化設計，操作非常簡便；

7、外表面無外露接線，安全可靠。

8、控制界面：數顯/旋鈕/開關

9、濾網類型：金屬楔型網；濾網終身使用，無需更換；使用壽命長；

10、電力驅動，不銹鋼刷式清洗排污；易損件少，無耗材，運行費用低，操作管理簡單；

11、控制方式：壓差/時間/手動控制設計；

12、反沖洗期間不斷流，清洗過濾周期可以調節，清洗過濾時間默認為10-60/s，清洗過濾損失水量只占過濾水量的0.08－0.6%；

13、高精度過濾，出水水質穩定，過濾精度可達10-3000 微米；

14、工作壓力可達1.0-1.6Mpa；

15、單臺流量：4-4160m3/h。

16、反清洗時間短，流量，壓力損失小

17、設備可與中央控制系統連接。

18、可適用于不同原水水質和用水要求。

19、獨特的清洗設計實現低負載、低水頭、均勻排污；

20、電控箱面板方向可滿足用戶要求隨意調節；

21、自動反清洗不斷流。

清洗特點

1、全自動反沖過濾器采用多個濾筒過濾，有效過濾面積大，壓力損失小。 設計過濾面積為進出口面積的3～5倍。

2、全自動反沖過濾器維修、維護方便：設置檢修人孔，裝卸濾筒方便， 反沖洗過濾器

3、全自動反沖過濾器采用多濾筒過濾、逐個濾筒清洗的結構，清洗時不間斷供水。

4、全自動反沖過濾器程序控制：可根據用戶現場實際情況需要設定系統的各項參數。

5、全自動反沖洗過濾器**的控制系統：控制系統的精確度高，并可根據不同水質調整其工作模式和運行狀態，以提高其適應水質能力。

6、.全自動反沖洗過濾器方便的控制方式：壓差/時間同時控制或分別控制，可根據實際工況及需求任意選擇，自動運行;同時設手動/自動轉換開關，控制方式可預先設定,并可實現電氣互鎖,

7、全自動反沖洗過濾器設有就地控制，必要時可設遠傳控制轉換開關，以實現就地操作和遠控操作。

8、全自動反沖洗過濾器留有運行狀態輸出、故障報警輸出等功能,保證設備使用在安全可靠條件下全自動反沖排污過濾器功能作用

9、全自動反沖洗過濾器過濾能力強,大流量：煤礦上大量使用的大流量“直通式”過濾器,由于結構的,流量只能達到 380L/min,該過濾器可達 800L/min 或著更大。全自動過濾器，過濾器，全程綜合水處理器，電子除垢器反沖洗過濾器過濾精度高：反沖洗過濾器內有兩組或多組濾芯,通流面積大,原始壓力損失小,可實現大流量、高精度過濾（25 m、40 m）,傳統過濾器則很難實現。反沖洗過濾器量化污染程度：該過濾器在液體的流入端 Pi 口、流出端 Po 口可裝有壓力表 K1、K2,P=K1-K2 的壓差大小,定量的反應了過濾器被污染的程度,便于隨時清洗,傳統過濾器則無次功能。

技術參數

過濾精度：10～3000 μm

壓力損失：≤ 0.016 Mpa

排污閥口徑：DN 50 mm

排污時間：10～60秒

電源：交流三相380V/ 50Hz

控制界面：數顯/旋鈕/開關

工作壓力：≤1.0Mpa（超過此壓力，請訂貨時注明）

工作溫度：≤150℃C

清洗時間：任意設定

過濾精度及尺寸可按用戶要求特殊定做

法蘭連接按GB-9119.8-88

產品簡圖

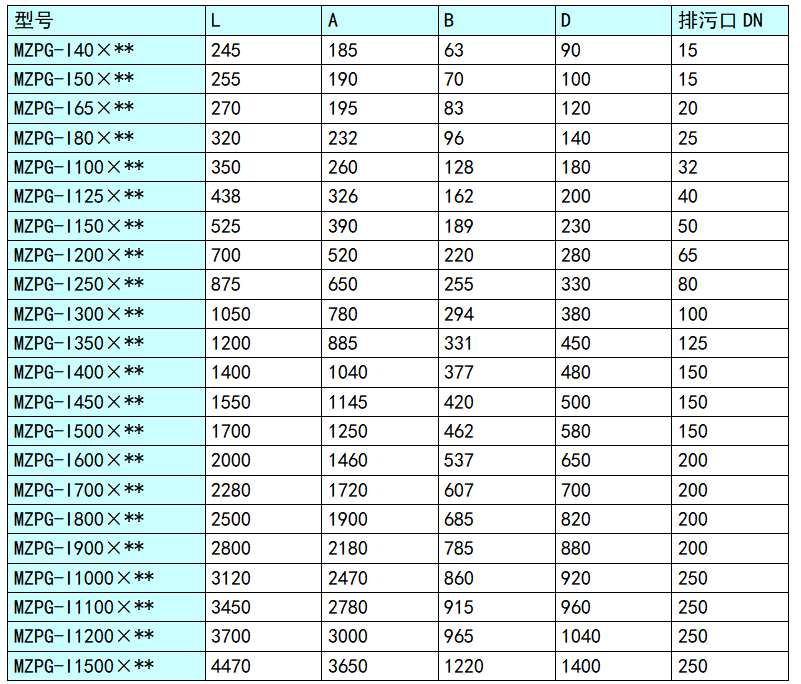

外形尺寸

（十）、選型注意事項

您在選擇智能全自動反沖洗過濾器的時候，請考慮以下幾個參數

考慮管道的安裝為，需要符合智能全自動反沖洗的場地。

考慮管道的流量，更加處理流量選擇合適的口徑。

考慮過濾介質的化學性質，是否含腐蝕性等。

考慮過濾介質的懸浮物濃度和顆粒度大小，選擇合適的過濾網。

考慮管道的壓力，提供管道壓力參數。
